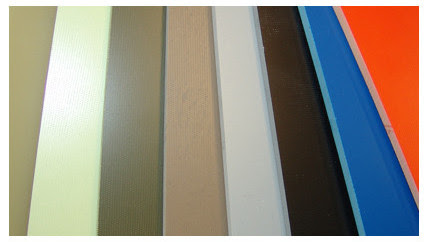

G-10 or FR4: What’s the difference?

Both strong with low water absorption and good electrical insulation.




FR-4 (or FR4) is a NEMA grade designation for glass-reinforced epoxy laminate material. FR-4 is a composite material composed of woven fiberglass cloth with an epoxy resin binder that is flame resistant (self-extinguishing).

"FR" stands for flame retardant, and does not denote that the material complies with the standard UL94V-0 unless testing is performed to UL 94, Vertical Flame testing in Section 8 at a compliant lab. The designation FR-4 was created by NEMA in 1968.

FR-4 glass epoxy is a popular and versatile high-pressure thermoset plastic laminate grade with good strength to weight ratios. With near zero water absorption, FR-4 is most commonly used as an electrical insulator possessing considerable mechanical strength. The material is known to retain its high mechanical values and electrical insulating qualities in both dry and humid conditions.

Meets MIL-I-24768/27.



G-10 is a high-pressure fibreglass laminate, a type of composite material. It is created by stacking multiple layers of glass cloth, soaked in epoxy resin, and by compressing the resulting material under heat until the epoxy cures. It is manufactured in flat sheets, most often a few millimeters thick.

G-10 is the toughest of the glass fiber resin laminates and therefore the most commonly used but the formula does not contain flame retardant chemicals and complies with the standard UL94HB (Horizontal Burn)

G-10 is favoured for its high strength, low moisture absorption, and high level of electrical insulation and chemical resistance. These properties are maintained not only at room temperature but also under humid or moist conditions.

Meets MIL-I-24768/2.


Be careful: if a Mill Spec is called out, you can never substitute one for the other.



FR-4 (ou FR4) est une désignation de qualité NEMA pour les matériaux stratifiés d'époxy renforcés de verre. FR-4 est un matériau composite composé d'un tissu en fibre de verre tissé avec un liant en résine époxy ignifuge (auto-extinguible).

« FR » signifie ignifuge et ne signifie pas que le matériau est conforme à la norme UL94V-0 à moins que les tests ne soient effectués conformément à UL 94, test de flamme verticale dans la section 8 dans un laboratoire conforme. La désignation FR-4 a été créée par la NEMA en 1968.

Le verre époxy FR-4 est une qualité de stratifié plastique thermodurcissable à haute pression populaire et polyvalente avec de bons rapports résistance/poids. Avec une absorption d'eau presque nulle, le FR-4 est le plus souvent utilisé comme isolant électrique possédant une résistance mécanique considérable. Le matériau est connu pour conserver ses valeurs mécaniques élevées et ses qualités d'isolation électrique dans des conditions sèches et humides.

Conforme à MIL-I-24768/27.


Le G-10 est un stratifié de fibre de verre haute pression, un type de matériau composite. Il est créé en superposant plusieurs couches de tissu de verre imbibé de résine époxy et en comprimant le matériau résultant à la chaleur jusqu'à ce que l'époxy durcisse. Il est fabriqué en feuilles plates, le plus souvent de quelques millimètres d'épaisseur.

Le G-10 est le plus résistant des stratifiés de résine de fibre de verre et donc le plus couramment utilisé, mais la formule ne contient pas de produits chimiques ignifuges et est conforme à la norme UL94HB (Horizontal Burn)

Le G-10 est apprécié pour sa haute résistance, sa faible absorption d'humidité et son haut niveau d'isolation électrique et de résistance chimique. Ces propriétés sont maintenues non seulement à température ambiante mais également dans des conditions humides ou humides.

Conforme à MIL-I-24768/2.


Attention : si un Mill Spec est appelé, vous ne pouvez jamais substituer l'un à l'autre.


Source : Wikipedia
